Выводной резистор (0.25W) для Altium Designer

Резисторы Компоненты для сквозного монтажа Пассивные электронные компоненты

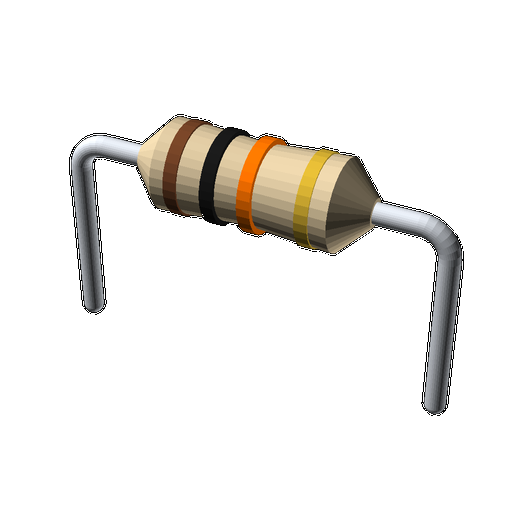

Параметрическая 3D модель постоянного резистора сквозного монтажа (THT) типоразмера 0.25W (МЛТ-0.25 / CR-25) с шагом выводов 10.16 мм (0.4") для Altium Designer.

Качество сглаживания 32

Шаг выводов (мм) 10.16

Длина корпуса (мм) 6.3

Диаметр корпуса (мм) 2.4

Диаметр центральной части (мм) 2.1

Диаметр вывода (мм) 0.55

Радиус изгиба вывода (мм) 0.8

Высота над платой (мм) 1.8

Длина вывода под платой (мм) 3.5

Цвет корпуса [0.85, 0.77, 0.62]

Цвет выводов [0.85, 0.87, 0.90]

Цвет 1-й полосы [0.45, 0.26, 0.15]

Цвет 2-й полосы [0.10, 0.10, 0.10]

Цвет 3-й полосы [1.00, 0.45, 0.00]

Цвет 4-й полосы [0.85, 0.70, 0.20]

Ширина полосы (мм) 0.35

Выступание полосы (мм) 0.02

Войдите, чтобы изменять параметры

Пресеты настроек Сохранено!

Все модели на сайте являются прототипами. Проверку размеров, зазоров и валидацию для конечного применения пользователь выполняет самостоятельно.

Просмотр ограничен

Пожалуйста, авторизуйтесь, чтобы просматривать 3D модель и изменять её параметры.

Войти в аккаунт

Материал

Цвет просмотра

Свет

Руководство по печати и рекомендации

Для данной модели подробное руководство еще формируется. Вы можете сгенерировать STL со стандартными параметрами качества: сопло 0.4 мм, слой 0.2 мм, заполнение 20%.
