Вытяжной вентилятор

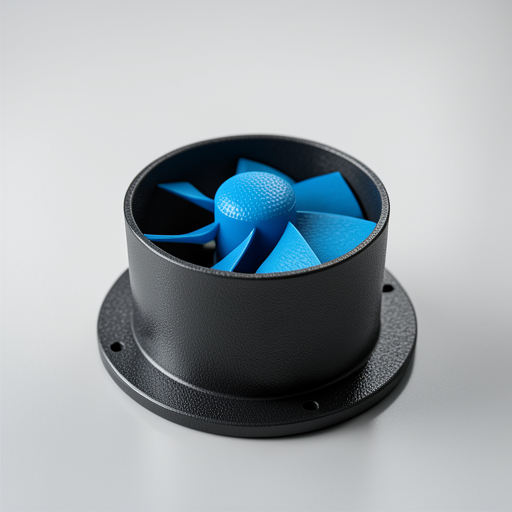

Инженерная модель вытяжного вентилятора, готовая к 3D-печати (FDM) и эксплуатации. Модель предназначена для установки в вентканал диаметром 100 мм.
Пресеты настроек
Сохранено!
Все модели на сайте являются прототипами. Проверку размеров, зазоров и валидацию для конечного применения пользователь выполняет самостоятельно.
Просмотр ограничен
Пожалуйста, авторизуйтесь, чтобы просматривать 3D модель и изменять её параметры.
Войти в аккаунтРуководство по печати и рекомендации
Общее описание и особенности конструкции модели
Данная инженерная модель представляет собой высокотехнологичный вытяжной вентилятор с полностью параметрической архитектурой. Конструкция включает в себя корпус с интегрированным фланцем для монтажа, систему крепления двигателя и оптимизированную крыльчатку (вентильный элемент). Модель спроектирована с учетом принципов аэродинамики и механической устойчивости, обеспечивая эффективный поток воздуха при минимальном уровне вибраций.
Варианты конфигурации и модификации
Параметризация модели позволяет адаптировать изделие под специфические технические требования:
- Геометрия канала: Изменение параметров pipe_inner_dia (внутренний диаметр трубы) и flange_outer_dia (наружный диаметр фланца) позволяет интегрировать вентилятор в системы различного масштаба.
- Аэродинамика крыльчатки: Настройка количества лопастей (blades), их хорды (root_chord и tip_chord) и профиля NACA (стандарт аэродинамических профилей) позволяет варьировать давление и объем производимого воздуха.
- Механическое сопряжение: Параметры motor_dia (диаметр двигателя) и shaft_d (диаметр вала) обеспечивают совместимость с широким спектром стандартных электродвигателей.
Сферы и сценарии практического применения
Модель предназначена для решения широкого спектра инженерных задач:
- Бытовое применение: Создание систем приточно-вытяжной вентиляции в жилых помещениях, установка вытяжек в санузлах или на кухнях.
- Промышленное использование: Локальная вентиляция рабочих зон, удаление пыли или паров в мастерских и гаражах.
- Автоматизация и DIY (Do It Yourself — самостоятельное изготовление): Создание кастомных систем охлаждения для серверных стоек или 3D-принтеров.
Рекомендации по изготовлению
Для обеспечения долговечности и функциональности рекомендуется придерживаться следующих параметров:
- Материал: Рекомендуется использовать PETG (полиэтилентерефталат-гликоль — термостойкий и прочный пластик) или ABS (акрилонитрилбутадиенстирол — ударопрочный пластик), так как они лучше выдерживают нагрев от двигателя, чем стандартный PLA (полилактид).
- Заполнение: Infill (плотность внутреннего заполнения) — 25-40% с типом сетки 'Gyroid' для равномерного распределения нагрузки.
- Высота слоя: 0.2 мм для баланса между скоростью печати и качеством поверхности.
- Поддержки: Использование Supports (поддерживающих структур) обязательно для печати лопастей крыльчатки и внутренних полок крепления двигателя.
- Ориентация: Печать корпуса вертикально для обеспечения максимальной прочности стенок вдоль оси вращения вала.
Часто задаваемые вопросы (FAQ)
Конструкция вентилятора усилена параметрическими спицами (mount_spokes) и увеличенной толщиной стенок (wall_thickness). Ступица крыльчатки спроектирована с учетом распределения крутящего момента, что предотвращает изгиб лопастей. Использование широких хорд корня (root_chord) обеспечивает жесткое соединение каждой лопасти с центральным узлом, минимизируя динамический дисбаланс при высоких оборотах.
Изменение количества лопастей (blades) напрямую влияет на объем перемещаемого воздуха и уровень шума. Параметры хорды (chord) позволяют изменять профиль лопасти для создания либо высокого давления, либо большого потока. Параметры диаметра двигателя (motor_dia) и смещения (motor_offset) гарантируют точную посадку стандартных узлов без необходимости дополнительной механической доработки корпуса.
Модель включает параметр fit_tolerance (припуск на посадку), который позволяет компенсировать усадку пластика при печати. Для фиксации двигателя предусмотрены отверстия под винты (use_motor_setscrews), а для вала — возможность выбора типа крепления (mount_type) с учетом лыски D-вала (flat_depth). Рекомендуется использовать стандартные винты М3 или М4 в зависимости от выбранного диаметра отверстий.
При использовании материалов типа PETG (полиэтилентерефталат-гликоль) корпус сохраняет геометрию при рабочих температурах двигателя. Зазор между двигателем и крыльчаткой (clear_dist) рассчитан так, чтобы исключить контакт движущихся частей с корпусом. Параметрическая толщина фланца позволяет увеличить жесткость узла крепления к стене, предотвращая люфт всей конструкции.
Критически важно ориентировать корпус так, чтобы слои печати шли параллельно плоскости вращения лопастей. Это обеспечивает максимальную прочность в местах крепления спиц к ступице. Если слои будут идти перпендикулярно нагрузке, существует риск расслоения (delamination) под действием центробежных сил. Для крыльчатки рекомендуется печать на боку с использованием Supports (поддерживающих структур).
