Корпус для установки в подрозетник

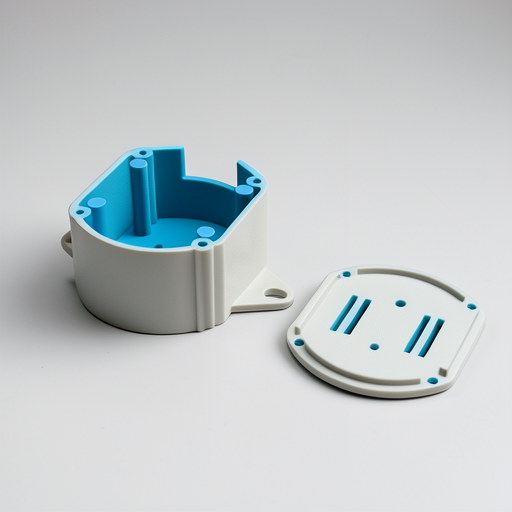

Корпус прибора, предназначенный для установки в стандартный подрозетник (Ø68 мм, глубина 45-60 мм). Оптимизированная параметрическая модель с возможностью настройки различных параметров, включая размеры, крепления, внутренние стойки для платы и крышки, а также вентиляционные отверстия и вырезы для кабелей. Подходит для 3D печати.
Пресеты настроек
Сохранено!
Все модели на сайте являются прототипами. Проверку размеров, зазоров и валидацию для конечного применения пользователь выполняет самостоятельно.
Просмотр ограничен
Пожалуйста, авторизуйтесь, чтобы просматривать 3D модель и изменять её параметры.
Войти в аккаунтРуководство по печати и рекомендации
Общее описание и особенности конструкции модели
Данная модель представляет собой высокотехнологичный параметрический корпус, специально спроектированный для интеграции в стандартные электрические подрозетники (стандартный диаметр Ø68 мм). Конструкция базируется на принципах модульности и инженерной точности: она включает в себя базовую часть с монтажными ушками, внутренние стойки для фиксации печатных плат (PCB — Printed Circuit Board) и съемную крышку. Геометрия корпуса оптимизирована для обеспечения жесткости при минимальном использовании материала, а наличие вентиляционных отверстий и специализированных вырезов под кабель обеспечивает эффективный теплоотвод и удобство подключения электроники.
Варианты конфигурации и модификации
Параметризация модели позволяет адаптировать изделие под практически любые технические условия:
- Геометрическая адаптация: Изменение параметров 'podrozetnik_inner_diameter' (внутренний диаметр подрозетника) и 'outer_diameter' (внешний диаметр корпуса) позволяет идеально подогнать деталь под специфические размеры монтажных коробок.
- Эргономика крепления: Параметры 'mounting_pitch' (межосевое расстояние крепления) позволяют настроить положение монтажных ушек под стандартные или нестандартные винтовые соединения.
- Внутренняя компоновка: Настройка высоты и диаметра стоек ('pcb_standoff_height', 'pcb_standoff_od') дает возможность разместить платы различной толщины, а параметры 'lid_screw_dist' позволяют адаптировать крышку под специфические размеры крепежных элементов.
- Интерфейсные отверстия: Возможность динамического изменения размеров вырезов для кабелей, кнопок и светодиодов делает модель универсальной для различных типов датчиков и контроллеров.
Сферы и сценарии практического применения
Благодаря своей универсальности, корпус находит применение в следующих областях:
- Умный дом (Smart Home): Создание компактных узлов управления освещением, автоматизации штор или датчиков присутствия, устанавливаемых непосредственно в стену.
- Промышленная автоматизация: Корпусирование контроллеров для мониторинга оборудования в условиях ограниченного пространства.
- DIY-электроника: Создание кастомных реле, блоков питания или интерфейсных модулей для хобби-проектов.
- Ремонт и модернизация: Замена поврежденных корпусов стандартных устройств на более функциональные и защищенные решения.
Рекомендации по изготовлению
Для достижения наилучших эксплуатационных характеристик рекомендуется придерживаться следующих параметров:
- Материал: Рекомендуется использовать PETG (полиэтилентерефталат-гликоль — термостойкий и прочный пластик) для обеспечения долговечности в условиях нагрева электроники или PLA (полилактид — биоразлагаемый пластик) для прототипирования.
- Заполнение (Infill): Оптимально 20-30% с типом сетки 'Gyroid' (гироидная структура — обеспечивает равномерную прочность во всех направлениях).
- Толщина стенок: Рекомендуется не менее 1.8 мм для обеспечения механической жесткости.
- Ориентация: Печать базы и крышки рекомендуется располагать основанием вниз (Face Down) для обеспечения максимальной адгезии к столу и точности размеров.
- Поддерживающие структуры (Supports): Необходимы при печати внутренних стоек и вырезов под кабель, если они имеют значительный горизонтальный вылет.
Часто задаваемые вопросы (FAQ)
Конструкция базируется на принципах распределения нагрузки через толщину стенок (wall_thickness) и плоское основание базы. Параметр flat_depth (глубина среза боковых граней) позволяет регулировать профиль сопряжения с подрозетником, обеспечивая плотное прилегание. Внутренние стойки выполняют роль ребер жесткости, предотвращая изгиб печатной платы (PCB — Printed Circuit Board) и распределяя механическое напряжение от винтов по всему объему корпуса.
Модель полностью параметризуема в части посадочных мест. Изменяя pcb_hole_dist_x и pcb_hole_dist_y (межосевые расстояния отверстий), вы можете точно сопоставить стойки с монтажными отверстиями вашей платы. Параметр pcb_standoff_height (высота стоек) позволяет регулировать зазор между платой и дном корпуса для обеспечения необходимого объема воздуха или размещения дополнительных компонентов снизу.
Для обеспечения корректного сопряжения (fit) рекомендуется использовать параметр fit_tolerance (зазор сопряжения) в значении 0.25 мм, что компенсирует погрешности экструзии (выдавливания пластика). Для крепления платы и крышки оптимально использовать саморезы диаметром 1.8-2.0 мм. При монтаже корпуса в подрозетник используйте винты с соответствующим межосевым расстоянием, заданным параметром mounting_pitch.
Использование PETG (полиэтилентерефталат-гликоль) в сочетании с плотностью заполнения Infill (внутреннее заполнение) не менее 20% обеспечивает высокую виброустойчивость. Конструкция предусматривает вентиляционные отверстия (enable_vents), которые предотвращают локальный перегрев пластика от компонентов электроники, что критически важно для сохранения геометрической стабильности и предотвращения деформации корпуса при длительной эксплуатации.
Ориентация является ключевым фактором: если печатать стойки вертикально, они могут быть уязвимы к излому вдоль слоев (слоистое разделение). Рекомендуется ориентировать модель так, чтобы основные силовые нагрузки от винтов распределялись перпендикулярно слоям печати. Использование параметра epsilon (дельта для булевых операций) гарантирует чистоту геометрии при создании отверстий, что исключает появление слабых зон в местах сопряжения деталей.
