Параметрический корпус 100x100 мм
Параметрический 3D-модель корпуса с крышкой размером 100x100 мм, разработанная в OpenSCAD. Модель включает настройки размеров, толщины стенок, скругления углов, крепежные элементы и зазоры.
Пресеты настроек
Сохранено!
Все модели на сайте являются прототипами. Проверку размеров, зазоров и валидацию для конечного применения пользователь выполняет самостоятельно.
Просмотр ограничен
Пожалуйста, авторизуйтесь, чтобы просматривать 3D модель и изменять её параметры.
Войти в аккаунтРуководство по печати и рекомендации
Общее описание и особенности конструкции модели

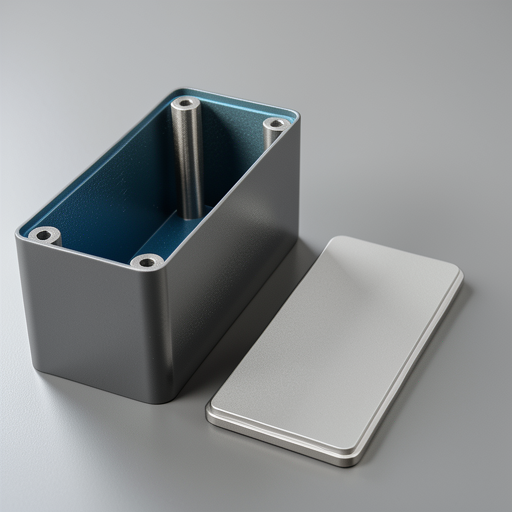

Данная модель представляет собой высокотехнологичный параметрический корпус для размещения электроники, спроектированный с использованием системы OpenSCAD (инструмент для создания 3D-моделей путем написания программного кода). Конструкция включает в себя основное основание и съемную крышку, что обеспечивает удобный доступ к внутренним компонентам. Ключевой особенностью является наличие интегрированных стоек (standoffs — опорные элементы) для фиксации печатных плат (PCB — Printed Circuit Board), а также предусмотренных технологических отверстий для вентиляции и монтажа внешних интерфейсов.
Варианты конфигурации и модификации
Благодаря параметрическому подходу, пользователь может полностью адаптировать геометрию изделия под свои задачи:
- Габариты: Изменение длины (length), ширины (width) и высоты (height) позволяет масштабировать корпус от компактных модулей до крупных системных блоков.
- Прочность и эстетика: Регулировка толщины стенок (wall_thickness) напрямую влияет на жесткость конструкции, а радиус скругления углов (corner_radius) обеспечивает безопасность эксплуатации и улучшает визуальное восприятие.
- Внутренняя компоновка: Параметры расположения стоек (standoff_spacing_x/y) позволяют точно позиционировать плату относительно отверстий для портов, исключая коллизии с корпусом.
- Точность сборки: Настраиваемый технологический зазор (lid_clearance) позволяет компенсировать погрешности 3D-печати и обеспечить легкое закрытие крышки.
Сферы и сценарии практического применения
Модель универсальна и подходит для следующих сценариев:
- Прототипирование электроники: Создание защитных оболочек для контроллеров (например, Arduino или Raspberry Pi) в рамках DIY-проектов.
- Индустриальный дизайн: Разработка корпусов для датчиков, систем умного дома и промышленной автоматики.
- Ремонт техники: Изготовление кастомных защитных кожухов для замены поврежденных оригинальных деталей.
- Хобби-проекты: Создание портативных аудиосистем, блоков питания или световых контроллеров.
Рекомендации по изготовлению
Для достижения наилучших эксплуатационных характеристик рекомендуется придерживаться следующих параметров:
- Материал: PETG (полиэтилентерефталат-гликоль — термостойкий и прочный пластик) для изделий, подверженных нагреву; PLA (полилактид — биоразлагаемый пластик) для статических прототипов.
- Заполнение (Infill): Рекомендуется 15-25% с типом сетки 'Gyroid' для обеспечения равномерной прочности во всех направлениях.
- Высота слоя: 0.2 мм для баланса между скоростью и качеством поверхности.
- Ориентация: Печать основанием вниз (bottom-up) для обеспечения максимальной адгезии к столу и минимизации необходимости в поддержках (Supports — вспомогательные структуры).
- Дополнительно: Использование каймы (Brim — расширение нижней поверхности детали) рекомендуется при печати тонких стенок для предотвращения отрыва углов.
Часто задаваемые вопросы (FAQ)
Конструкция опирается на регулируемую толщину стенок (wall_thickness) и радиус скругления углов. Скругление углов не только улучшает эргономику, но и снижает концентрацию напряжений в зонах изгиба. Параметрическое увеличение толщины стенок позволяет компенсировать возможную деформацию при использовании длинных сторон корпуса (length/width), превращая стенки в силовые ребра жесткости.
Модель позволяет полностью перестроить внутреннюю геометрию через параметры standoff_spacing_x и standoff_spacing_y (расстояние между стойками по осям X и Y). Это дает возможность точно совместить отверстия в стойках с монтажными отверстиями на вашей плате (PCB — Printed Circuit Board), а параметр pcb_standoff_height позволяет регулировать высоту установки платы над дном для обеспечения воздушного зазора.
Для сборки корпуса предусмотрен параметр lid_clearance (технологический зазор), который компенсирует погрешности печати. Рекомендуется использовать винты с соответствующим диаметром, задаваемым через screw_hole_dia. Для фиксации печатной платы используются стойки (standoffs) с отверстиями pcb_standoff_hole_dia. При сборке рекомендуется использовать винты с пресс-шайбой для предотвращения самопроизвольного откручивания при вибрациях.
При использовании PETG (полиэтилентерефталат-гликоль) корпус сохраняет стабильность при нагреве от электроники. Конструкция рассчитана на статическую нагрузку; однако при циклическом механическом воздействии (например, частом открытии/закрытии крышки) рекомендуется увеличивать wall_thickness до 3 мм и выше для предотвращения усталостного разрушения пластика в местах крепления винтов.
Оптимальная ориентация — основание корпуса параллельно поверхности стола. В этом случае слои печати (layers) ложатся горизонтально, что обеспечивает максимальную прочность стенок на изгиб. Стойки (standoffs) в такой ориентации могут иметь меньшую прочность на отрыв по слоям, поэтому для критически важных нагрузок рекомендуется увеличивать диаметр стоек (mount_boss_dia) и использовать более плотное заполнение (Infill — внутренняя структура).
