Параметрический корпус с защелкивающейся крышкой: проектирование для аддитивных технологий
Анализ конструкторского решения для создания электронных устройств методом 3D-печати.

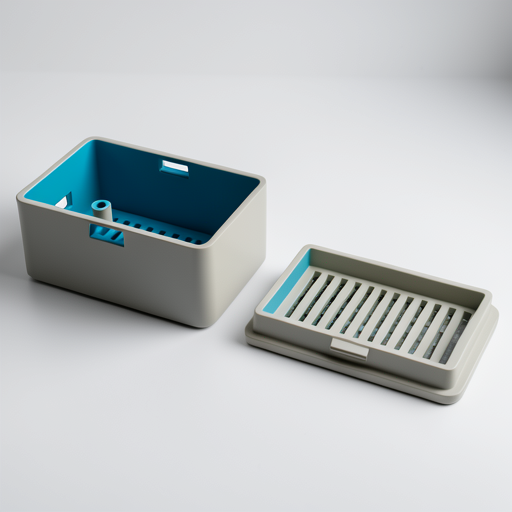

Рис. 1. Визуализация корпуса, сгенерированного с базовыми параметрами.
Представленное решение представляет собой полностью параметрическую модель корпуса с крышкой, конструкцией которой предусмотрена фиксация на основе защелкивающегося механизма. Such approach provides a high degree of customization and adaptability for a wide range of electronic projects, from early-stage prototyping to small-series production of finished devices.
Ключевое преимущество данного конструкторского решения — возможность полной адаптации геометрии корпуса под конкретную печатную плату и компоненты без необходимости ручной модификации CAD-модели.
Оптимизация модели направлена на исключение необходимости применения временных опорных конструкций (.supports) при печати методом FDM, что显著но reduces material consumption and post-processing time.
Основные параметры и конфигурация
Модель предоставляет широкий набор настраиваемых параметров, логически сгруппированных для удобства управления. Ниже представлены значения по умолчанию, которые могут быть изменены через онлайн-конфигуратор.
Геометрия корпуса
- Ширина корпуса: 60 мм
- Глубина корпуса: 40 мм
- Высота корпуса: 25 мм
- Толщина стенок: 2 мм
- Радиус скругления: 4 мм
Механизм защелки
- Ширина защелки: 10 мм
- Выступ защелки: 1.2 мм
- Высота защелки: 4 мм
- Высота бортика крышки: 6 мм
- Зазор для сборки: 0.2 мм
Параметры крепления платы и интерфейсов
Крепления для платы: Да
Размер платы: 50 x 30 мм
Высота стоек: 5 мм
Диаметр стоек: 6 мм
Диаметр отверстия под саморез: 2.5 мм
Вырез под USB: Да (12 x 9.5 мм, высота 8 мм)
Вентиляционные отверстия: Да
Варианты практического применения
Универсальность параметрического моделирования открывает широкий спектр возможностей для применения данного корпуса в различных сферах электронного приборостроения и прототипирования.
Робототехника и Arduino
Быстрое создание корпусов для контроллеров Arduino, Raspberry Pi и датчиков. Возможность точного позиционирования разъемов и крепления платы.
Источники питания и модули
Проектирование изолированных корпусов для блоков питания,/dc-dc преобразователей и силовых модулей с учетом вентиляции и клеммных колодок.
Научные стенды и лабораторное оборудование
Создание компактных, но функциональных корпусов для измерительных приборов, платформ экспериментальных установок и контроллеров автоматики.
Рекомендации по 3D-печати
Для получения качественного и функционального результата при изготовлении корпуса рекомендуется придерживаться следующих технических параметров.
Рекомендуемые настройки слайсера
- - Высота слоя: 0.15 - 0.2 мм (компромисс между скоростью и качеством поверхности).
- - Заполнение: 15-20% для корпуса, 30-50% для стоек под крепеж.
- - Количество периметров: не менее 3 для обеспечения достаточной прочности стенок.
- - Скорость печати: 40-60 мм/с для обеспечения точности геометрии, особенно на механизмах защелок.
Выбор материалов
- - PLA: Лучший выбор для первичного прототипирования. Обеспечивает высокую детализацию, низкую усадку и легкую постобработку.
- - PETG: Рекомендуется для функциональных корпусов, подвергающихся умеренным механическим нагрузкам или нагреву. Обладает лучшей ударопрочностью.
- - ASA/ABS: Для корпусов, предназначенных для эксплуатации в условиях повышенных температур или прямого солнечного света.
Подготовка модели к печати
Печать осуществляется в разобранном виде: сначала корпус, затем крышка. Печать крышки рекомендуется вести внешней стороной вниз для обеспечения идеально ровной верхней поверхности и точности геометрии бортика. Необходимо провести калибровку стола и параметров экструзии для точного соблюдения заданного зазора (0.2 мм по умолчанию) между деталями.
Заключение
Параметрический корпус с защелкивающейся крышкой демонстрирует эффективность подхода к проектированию, где основные геометрические и функциональные решения заложены в виде алгоритмических зависимостей. Такая модель является не просто готовым изделием, а мощным инструментом, позволяющим инженеру или разработчику получить оптимальный корпус за считанные минуты путем изменения исходных параметров. Удаление необходимости использования поддержек при 3D-печати существенно снижает трудоемкость и себестоимость изготовления, делая данное решение особенно ценным для этапа быстрого прототипирования и мелкосерийного производства.
Ссылка на конфигуратор: https://text-to-3d.ru/parametric-enclosure-with-snap-fit-lid_parametric_544
