Question 1

Каким образом конструкция воронки обеспечивает прочность и предотвращает деформации при эксплуатации, особенно в местах с переменной нагрузкой?

Accepted Answer

Прочность конструкции воронки обеспечивается за счет оптимизированной толщины стенок, которую можно регулировать параметром 'Толщина стенок' (wall_thickness). Кроме того, форма чаши и конический переход к носику создают естественное распределение нагрузки. Внешний воздушный канал, хоть и является функциональным элементом, интегрирован таким образом, чтобы не ослаблять основную структуру. Профиль каналов и их взаимное расположение также способствует общей жесткости, особенно при выборе достаточной толщины стенок каналов ('channel_wall'). Для предотвращения деформаций при вибрациях или случайных ударах рекомендуется использовать материалы с хорошей ударной вязкостью, такие как PETG, и при необходимости увеличивать толщину стенок.

Question 2

Как я могу использовать параметризацию для адаптации воронки под переливание жидкости с различной вязкостью или в емкости с нестандартным горлышком?

Accepted Answer

Параметризация позволяет полностью адаптировать воронку под конкретные задачи. Для вязких жидкостей, требующих более интенсивного воздушного потока для предотвращения захлебывания, увеличьте параметр 'Количество каналов' (channel_count) и/или 'Радиус воздушных каналов' (air_channel_radius). Если вам нужно перелить жидкость в узкое горлышко, уменьшите 'Диаметр верхней части' (top_diameter) и 'Диаметр носика' (spout_diameter), а также настройте 'Длину носика' (spout_length) для удобного введения. Для больших объемов переливаемой жидкости увеличьте 'Диаметр верхней части' (top_diameter) и 'Высоту чаши' (bowl_height), обеспечив достаточный запас по прочности, регулируя 'Толщину стенок' (wall_thickness).

Question 3

Требуется ли какая-то специальная подготовка или допуски при сборке или монтаже воронки, если она состоит из нескольких частей, или если ее нужно интегрировать в другое устройство?

Accepted Answer

Данная модель представляет собой единое целое и не требует сборки из отдельных частей. Однако, если вы планируете интегрировать воронку в более сложную конструкцию или использовать её в качестве посадочного места для другого компонента (например, для фильтра), то параметризация позволяет настроить размеры. Для соединений, требующих плотного прилегания или наличия зазора, рекомендуется при печати с помощью программ-слайсеров (slicer software — программа подготовки 3D-модели к печати) воспользоваться опцией 'calibration print' (калибровочная печать) или настроить дополнительные параметры, такие как 'horizontal expansion' (горизонтальное расширение) для подгонки размеров. При необходимости монтажа с использованием крепежа (например, винтов), рекомендуется предварительно напечатать тестовый образец, чтобы проверить точность посадки отверстий и при необходимости скорректировать диаметр отверстий или использовать параметр 'horizontal expansion' в слайсере.

Question 4

Как особенности конструкции, такие как воздушный канал, влияют на долговечность воронки при длительном использовании, контакте с агрессивными средами или при механических нагрузках?

Accepted Answer

Воздушный канал, являясь частью основной конструкции, может стать потенциальной точкой концентрации напряжения при сильных механических воздействиях или циклах изгиба/растяжения. Однако, при правильно подобранной толщине стенок ('wall_thickness' и 'channel_wall') и использовании соответствующих материалов (PETG, ABS), воронка будет обладать достаточной долговечностью. Контакт с агрессивными средами (например, маслами, растворителями) может влиять на материал; PETG и ABS обычно демонстрируют хорошую химическую стойкость. При частом контакте с высокими температурами или УФ-излучением PLA может деградировать быстрее. Циклическое механическое воздействие, такое как резкое сжатие или изгиб, может привести к усталостному разрушению в местах сопряжения каналов со стенками, поэтому выбор оптимальной толщины стенок и материала имеет решающее значение для долговечности.

Question 5

Какое влияние оказывает ориентация воронки на столе при 3D-печати на прочность носика и всей конструкции в целом, учитывая слоистую структуру изделия?

Accepted Answer

Ориентация воронки на печатном столе (print bed — поверхность принтера, на которой печатается изделие) критически важна для прочности. Рекомендуется печатать воронку в положении 'носик вверх'. В таком положении слои печати (layers — тонкие горизонтальные слои, из которых строится 3D-модель) располагаются перпендикулярно вектору основной нагрузки, приходящейся на носик во время переливания жидкости. Это обеспечивает максимальную прочность носика на изгиб и разрыв, так как нагрузка приходится на боковую поверхность слоев, а не на их сопряжение. Печать в положении 'носик вниз' потребовала бы значительного количества поддерживающих структур (Supports — вспомогательные детали, печатаемые для поддержки нависающих частей модели) внутри носика, что ухудшило бы гладкость поверхности и потребовало бы дополнительной постобработки. Такая ориентация также могла бы привести к расслоению (delamination — отделение слоев друг от друга) в месте соединения носика с чашей под действием нагрузки.

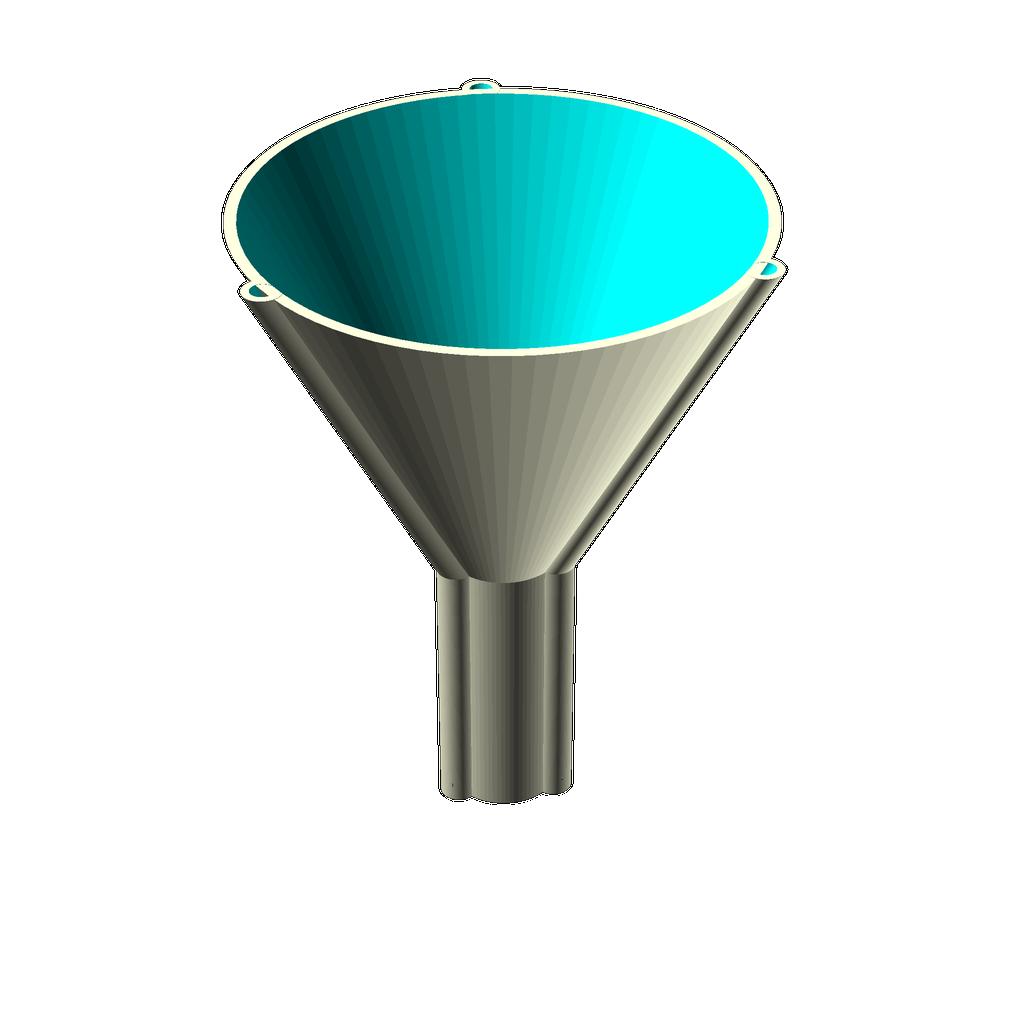

Параметрическая воронка с воздушным каналом (Anti-Glug)
