Параметрический набор брелоков с авто-раскладкой на столе

Общее описание и особенности конструкции модели

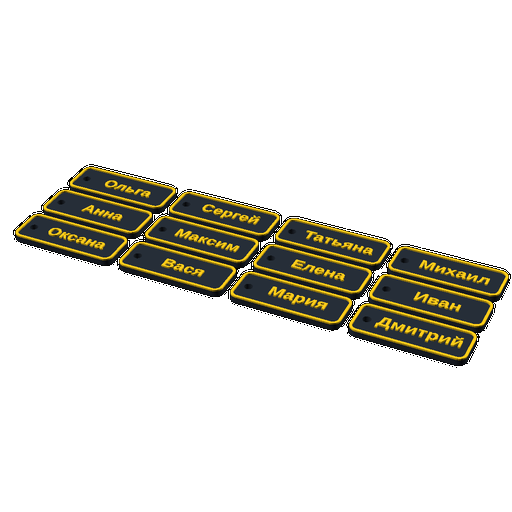

Параметрический набор брелоков представляет собой набор из нескольких индивидуально настраиваемых элементов, предназначенных для 3D-печати. Основная идея заключается в создании персональных брелоков с именами, которые автоматически раскладываются на печатном столе. Модель обладает гибкой геометрией, позволяющей задавать длину, ширину и толщину основания, радиус скругления углов, а также добавлять декоративную рамку (rim) для улучшения внешнего вида и прочности. Текст с именем выдавлен (relief) над поверхностью основания, что придает объем и читаемость. Предусмотрено отверстие для крепления кольца (hole diameter) с возможностью регулировки его положения относительно края (hole offset x). Встроенная функция визуализации габаритов печатного стола (bed size x, bed size y) помогает оптимизировать размещение элементов для печати, предотвращая выход за допустимые пределы. Автоматическая раскладка (auto-layout) элементов на столе с заданным зазором (part spacing) минимизирует время подготовки к печати и оптимизирует использование материала.

Варианты конфигурации и модификации

Благодаря параметрическому подходу, данная модель предлагает широкие возможности для кастомизации. Пользователь может легко изменить:

• Размеры основания (base_length, base_width, base_height) для создания брелоков разной величины и формы.
• Радиус скругления углов (corner_radius) для придания более плавных или, наоборот, более строгих очертаний.
• Наличие и ширину рамки (add_rim, rim_width) для создания более выразительного дизайна или усиления конструкции.
• Размер и высоту выступа текста (text_size, text_relief) для обеспечения читаемости имени в различных условиях.
• Выбор шрифта (font_name) для соответствия стилистическим предпочтениям.
• Диаметр и расположение крепежного отверстия (hole_diameter, hole_offset_x) для подбора соответствующего кольца или шнурка.
• Список имен (names) и разделитель (delimiter) позволяют создавать уникальные брелоки для каждого члена семьи, команды или мероприятия.
• Детализация модели (detail_level) влияет на гладкость криволинейных поверхностей, что может быть важно для эстетического вида, особенно при печати мелких элементов.
• Габариты печатного стола (bed_size_x, bed_size_y) и зазор между деталями (part_spacing) напрямую влияют на количество брелоков, которые можно напечатать за один раз, и на их безопасное размещение.
• Цвета (color_base, color_top) задаются как RGB-значения, что удобно для визуализации в программах, поддерживающих эти параметры, и для последующей печати на цветных принтерах или выбора пластика.

Сферы и сценарии практического применения

Данный набор брелоков идеально подходит для следующих сценариев:

• Персонализированные подарки: Создание уникальных сувениров для друзей, коллег, участников мероприятий.
• Организация: Именные брелоки для ключей от комнат, шкафчиков, инструментов в мастерской или гараже.
• Хобби и спорт: Отличительные брелоки для членов спортивных команд, клубов по интересам.
• Бизнес-сувениры: Брендированные брелоки с названиями компаний или мероприятий.
• Детские идентификаторы: Брелоки с именами и, возможно, контактной информацией для детей во время поездок или посещения людных мест (при условии использования соответствующего пластика и дизайна).
• Маркировка багажа: Легко узнаваемые брелоки для идентификации сумок и чемоданов.
• DIY-проекты: Как элемент декора или идентификации для самодельных устройств, рюкзаков, ключей.

Рекомендации по изготовлению

Для наилучшего результата при 3D-печати данного набора брелоков рекомендуется:

• Тип пластика: PLA (полилактид — легко печатаемый, биоразлагаемый пластик, хорошо подходит для декоративных элементов) или PETG (полиэтилентерефталат-гликоль — более прочный и термостойкий, чем PLA, подходит для изделий, подверженных умеренным механическим нагрузкам). Для повышенной гибкости и износостойкости можно использовать TPU (термопластичный полиуретан — гибкий, ударопрочный материал). ABS (акрилонитрилбутадиенстирол) также возможен, но требует более строгих условий печати (закрытая камера, хорошая вентиляция) из-за выделения паров.
• Процент заполнения (Infill): Для брелоков, не подверженных сильным нагрузкам, достаточно 15-20%. Для повышения прочности и долговечности рекомендуется использовать 25-40%.
• Высота слоя: Оптимальной будет высота слоя 0.15-0.2 мм для достижения хорошего баланса между скоростью печати и детализацией, особенно для текста.
• Ориентация детали на печатном столе: Брелоки следует располагать плашмя (основанием вниз) на печатном столе. Это обеспечивает максимальную прочность по горизонтали (при изгибе) и хорошее прилегание к столу. Отверстие для крепления также лучше печатать в таком положении.
• Поддерживающие структуры (Supports): Как правило, для данной модели поддерживающие структуры не требуются, если используется стандартная высота выступа текста (text_relief) и нет чрезмерных нависаний. Рекомендуется проверить предпросмотр в слайсере (slicer — программа для нарезки 3D-модели на слои).
• Brim (кайма): Для улучшения адгезии (прилипания) к столу, особенно при печати большого количества мелких деталей или при использовании материалов, склонных к расслоению (например, ABS), может быть полезно включить brim.
