Планетарный параметрический редуктор с авто-кинематикой

Общее описание и особенности конструкции модели

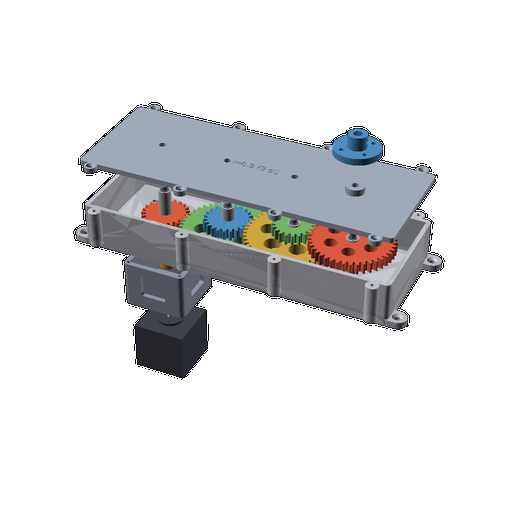

Данная модель представляет собой высокотехнологичный планетарный редуктор с полностью параметрической архитектурой, предназначенный для передачи крутящего момента в робототехнике и автоматизированных системах. Конструкция базируется на классической схеме: центральное солнце (Sun Gear), сателлиты (Planet Gears) и водило (Carrier). Ключевой особенностью является интеграция ступицы под вал двигателя NEMA 17 с различными типами крепления, что позволяет исключить использование промежуточных переходников. Редуктор спроектирован с учетом требований аддитивного производства: геометрия деталей оптимизирована для печати без поддержек (Supports — вспомогательные структуры для создания нависающих элементов), а силовые узлы усилены за счет увеличенной толщины стенок и ребер жесткости.

Варианты конфигурации и модификации

Параметризация модели позволяет инженеру адаптировать устройство под специфические задачи:

• Передаточное число: Изменение количества зубьев солнца и сателлитов позволяет точно настроить момент усиления или скорость вращения.
• Габариты корпуса: Параметр 'target_outer_d' дает возможность масштабировать внешний диаметр гильзы от компактных решений до массивных узлов.
• Тип крепления: Выбор между D-flat (D-образный профиль), set_screw (стопорный винт) или clamp_nut (зажимная гайка) обеспечивает совместимость с различными типами валов двигателей.
• Механические допуски: Настройка 'backlash' (люфт — зазор между зубьями) и 'fit_loose/snug' позволяет компенсировать погрешности 3D-печати в зависимости от точности используемого принтера.

Сферы и сценарии практического применения

Благодаря своей универсальности, редуктор находит применение в следующих областях:

• Робототехника: Приводы манипуляторов, колесных шасси для мобильных роботов и систем позиционирования.
• Автоматизация (CNC/3D-печать): Создание кастомных механизмов подачи инструмента или перемещения печатной головы.
• Хобби-проекты: Изготовление автоматических штор, поворотных платформ для камер и других устройств с необходимостью высокого крутящего момента при малых скоростях.

Рекомендации по изготовлению

Для обеспечения долговечности и точности рекомендуется использовать следующие параметры:

• Материал: PETG (полиэтилентерефталат-гликоль — термостойкий и прочный пластик) или Nylon (нейлон — высокопрочный полиамид для работы под нагрузкой). Для прототипов допустим PLA (полилактид — биоразлагаемый пластик).
• Заполнение (Infill): Рекомендуется 40-60% с типом 'Gyroid' или 'Grid' для равномерного распределения напряжений.
• Высота слоя: 0.15 - 0.2 мм для обеспечения точности зацепления зубьев.
• Ориентация: Печать корпуса и шестерен горизонтально относительно стола для максимизации прочности слоев вдоль оси вращения.
