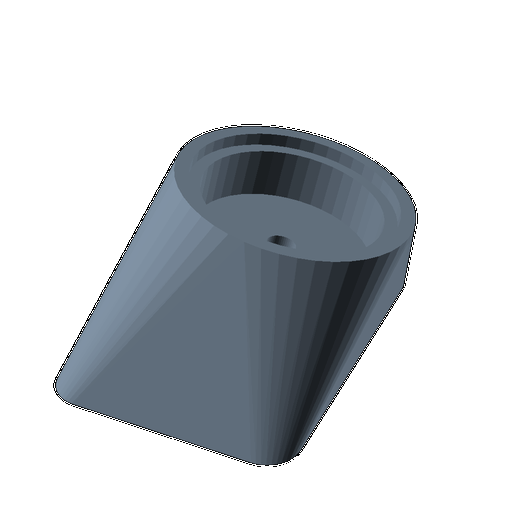

Подиум для ВЧ-динамика
Параметрический подиум для установки ВЧ-динамика в автомобиль VW Polo Sedan. Код оптимизирован для читаемости и включает фаску для облегчения печати и улучшения эстетики.
Пресеты настроек
Сохранено!
Все модели на сайте являются прототипами. Проверку размеров, зазоров и валидацию для конечного применения пользователь выполняет самостоятельно.
Просмотр ограничен
Пожалуйста, авторизуйтесь, чтобы просматривать 3D модель и изменять её параметры.
Войти в аккаунтРуководство по печати и рекомендации
Общее описание и особенности конструкции модели
Данная модель представляет собой высокотехнологичный параметрический подиум для установки высокочастотного (ВЧ) динамика, специально разработанный для интеграции в интерьер автомобиля VW Polo Sedan. Конструкция сочетает в себе эстетическую привлекательность и инженерную точность: она включает оптимизированные фаски для улучшения визуального восприятия и облегчения процесса 3D-печати. Геометрия изделия спроектирована таким образом, чтобы обеспечить жесткую фиксацию динамика при сохранении минимального веса конструкции.
Варианты конфигурации и модификации
Благодаря параметрическому подходу (возможность изменения геометрических данных через программный код), пользователь может полностью адаптировать модель под свои задачи:
- Геометрия посадки: Параметры 'tw_outer_d' (внешний диаметр фланца) и 'tw_mount_d' (посадочный диаметр) позволяют точно подогнать подиум под любой тип динамика.
- Эргономика и позиционирование: С помощью параметров 'offset_x', 'offset_y', 'angle_pitch' (наклон вверх/вниз) и 'angle_yaw' (поворот на слушателя) можно добиться идеальной акустической направленности звука.
- Габариты основания: Параметры 'base_w', 'base_h' и 'base_radius' позволяют изменять площадь опоры для обеспечения устойчивости или соответствия дизайну панели автомобиля.
- Технологические допуски: Параметр 'clearance' (технологический зазор) позволяет компенсировать погрешности печати для легкой сборки.
Сферы и сценарии практического применения
Модель предназначена для широкого спектра задач в сфере DIY (Do It Yourself — своими руками) аудиосистем:
- Автомобильный тюнинг: Индивидуальная установка ВЧ-динамиков в дверные карты или переднюю панель.
- Акустическое моделирование: Создание кастомных направляющих для высокочастотных излучателей.
- Прототипирование: Быстрое создание макетов посадочных мест для проверки эргономики и акустики перед производством серийных деталей.
Рекомендации по изготовлению
Для достижения наилучших эксплуатационных характеристик рекомендуется использовать следующие настройки:
- Материал: PETG (полиэтилентерефталат-гликоль — термостойкий и прочный пластик) или ABS (акрилонитрилбутадиенстирол — ударопрочный пластик), так как они устойчивы к температурным колебаниям в салоне автомобиля.
- Заполнение: Infill (плотность внутреннего заполнения) — 20-30% с типом сетки 'Gyroid' для равномерного распределения нагрузки.
- Толщина стенок: Рекомендуется не менее 3.5 мм ('wall') для предотвращения деформации под весом динамика.
- Ориентация: Печать на боковой поверхности основания для минимизации необходимости в Supports (поддерживающих структурах) и обеспечения максимальной прочности по слоям.
Часто задаваемые вопросы (FAQ)
Конструкция подиума спроектирована с учетом циклической нагрузки от работы ВЧ-динамика. Параметр 'wall' (толщина стенки) задает базовую жесткость корпуса, предотвращая изгиб под весом устройства. Геометрия основания с параметром 'base_radius' обеспечивает широкую площадь опоры, что снижает риск опрокидывания или смещения подиума при работе динамика на высокой мощности. Использование плотного заполнения (Infill) в сочетании с толщиной стенок создает жесткий каркас, способный гасить микровибрации.
Параметризация позволяет изменять ключевые узлы сопряжения без перерисовки модели. Изменяя 'tw_mount_d' (посадочный диаметр), вы определяете размер отверстия в подиуме, а 'tw_depth' (глубина посадки) определяет, насколько глубоко динамик будет утоплен в корпус. Параметр 'clearance' (технологический зазор) критически важен: он добавляет необходимый люфт (от 0 до 2 мм), чтобы деталь, напечатанная с учетом усадки пластика, легко встала на посадочное место без применения силы.
Для надежного монтажа рекомендуется использовать винтовые соединения. Параметр 'wire_d' (диаметр отверстия под кабель) позволяет предусмотреть проход для проводки без пережатия изоляции. При сборке динамика в подиум рекомендуется использовать саморезы с пресс-шайбой или винты М3/М4 в зависимости от диаметра посадочного места. Рекомендуется оставлять зазор 'clearance' не менее 0.2 мм для обеспечения легкого сопряжения деталей, чтобы избежать внутреннего напряжения в пластике при сборке.
Для эксплуатации в автомобиле крайне важно выбирать материалы с высокой температурой деформации. Использование PETG (полиэтилентерефталат-гликоль) предпочтительнее PLA, так как он не размягчается на солнце. Конструкция подиума рассчитана на статическую нагрузку веса динамика и динамические нагрузки от вибраций кузова. Параметрическая настройка 'protrusion' (вылет подиума) позволяет выбрать оптимальную высоту, чтобы избежать контакта движущихся частей автомобиля с деталью.
Ориентация детали определяет направление слоев печати. Для данного подиума критически важно, чтобы силовые линии (нагрузка от веса динамика и вибрации) не шли перпендикулярно слоям, так как это может привести к расслоению. Рекомендуется ориентировать модель так, чтобы стенки корпуса ('wall') формировались вдоль основной оси нагрузки. Это обеспечивает максимальную адгезию (сцепление) между слоями и предотвращает отрыв посадочного отверстия от основного основания подиума.
