Защищенный корпус для аккумулятора 18650 и контроллера ESP32-C3
Параметрический корпус для аккумулятора 18650 и платы ESP32-C3 (SuperMini или стандарт) с местами для разводки кабелей и вентиляцией.
Пресеты настроек
Сохранено!
Все модели на сайте являются прототипами. Проверку размеров, зазоров и валидацию для конечного применения пользователь выполняет самостоятельно.
Просмотр ограничен
Пожалуйста, авторизуйтесь, чтобы просматривать 3D модель и изменять её параметры.
Войти в аккаунтРуководство по печати и рекомендации
Общее описание и особенности конструкции модели

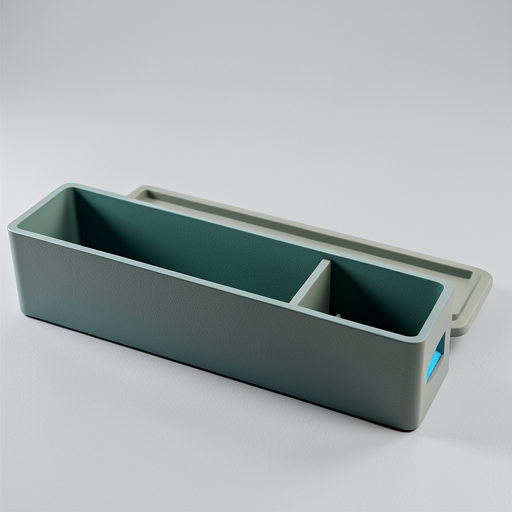

Данная модель представляет собой высокотехнологичный параметрический корпус, спроектированный для интеграции литий-ионного аккумулятора формата 18650 и микроконтроллера ESP32-C3 (включая версии SuperMini или стандартные модули). Конструкция базируется на принципах модульности и эргономики: она включает специализированный ложемент (паз для фиксации) для аккумулятора, систему стоек для жесткой посадки платы управления и интегрированные зоны вентиляции. Геометрия корпуса оптимизирована для обеспечения теплоотвода и защиты внутренних компонентов от механических воздействий.
Варианты конфигурации и модификации
Благодаря параметрическому моделированию, пользователь может адаптировать корпус под специфические задачи:
- Габариты и эргономика: Изменение параметров 'wall_thickness' (толщина стенок) и 'corner_radius' (радиус скругления углов) позволяет варьировать между компактным дизайном и усиленной защитой.
- Совместимость компонентов: Параметры 'batt_dia' (диаметр аккумулятора), 'batt_len' (длина аккумулятора) и размеры платы ESP32-C3 ('esp_w', 'esp_l') позволяют точно подогнать корпус под конкретные модификации электроники.
- Технологические допуски: Параметр 'clearance' (технологический зазор) позволяет компенсировать погрешности 3D-печати или специфику выбранного материала.
Сферы и сценарии практического применения
Корпус идеально подходит для следующих сценариев:
- Робототехника: Создание компактных блоков питания для мобильных роботов и дронов.
- IoT-устройства (Интернет вещей): Изготовление автономных датчиков мониторинга среды с передачей данных по Wi-Fi/Bluetooth.
- Портативная электроника: Корпуса для самодельных фонарей, портативных колонок или внешних аккумуляторов (Power Bank).
- Промышленный прототипинг: Быстрое создание защищенных узлов управления для автоматизации производственных линий.
Рекомендации по изготовлению
Для достижения наилучших эксплуатационных характеристик рекомендуется следующее:
- Материал: PETG (полиэтилентерефталат-гликоль — термостойкий и прочный пластик) для обеспечения долговечности или PLA (полилактид — биоразлагаемый пластик) для быстрых прототипов.
- Заполнение (Infill): Рекомендуется 20-30% с типом 'Gyroid' (гироидный тип заполнения — обеспечивает равномерную прочность во всех направлениях).
- Высота слоя: 0.15 - 0.2 мм для обеспечения точности посадочных мест.
- Ориентация: Печать корпусом вверх или на боку (в зависимости от требуемой прочности стенок) с использованием Brim (кайма — периметр вокруг основания детали для улучшения адгезии к столу).
- Поддержки (Supports): Необходимы для формирования внутренних стоек и ложемента аккумулятора.
Часто задаваемые вопросы (FAQ)
Конструкция использует принцип распределения нагрузки через внешние стенки и внутренние ребра жесткости, которые формируются при увеличении параметра wall_thickness (толщина стенок). Ложемент аккумулятора спроектирован так, чтобы фиксировать элемент в центре масс изделия, предотвращая его смещение. Скругленные углы (corner_radius) снижают концентрацию напряжений в местах изгиба, что повышает общую структурную целостность корпуса при механических ударах.
Параметризация позволяет динамически корректировать внутренний объем. Изменение batt_dia (диаметр аккумулятора) и esp_w/esp_l (ширина и длина платы) напрямую меняет размеры внутренних полостей. Параметр clearance (технологический зазор) является критическим: он компенсирует усадку материала или погрешности экструзии (процесс выдавливания пластика), гарантируя, что компоненты будут входить в пазы без чрезмерного усилия и не будут застревать.
Модель рассчитана на использование стандартных винтов М3. Параметр mount_h (высота стоек платы) определяет необходимый зазор для установки крепежных элементов. Рекомендуется использовать самонарезающиеся винты в пластик или устанавливать вставки из латуни для многократного использования. Допуски на посадку обеспечиваются через параметр clearance, который рекомендуется выставлять на уровне 0.2-0.4 мм для большинства FDM (Fused Deposition Modeling — технология послойного наплавления) принтеров.
При использовании PETG (полиэтилентерефталат-гликоль) корпус сохраняет жесткость при рабочих температурах литий-ионных элементов. Вентиляционные отверстия обеспечивают конвекционный теплоотвод. Для защиты от вибраций рекомендуется использовать небольшое количество термоклея или силиконовых прокладок в местах соприкосновения платы с ножками стоек, чтобы избежать люфта и износа пластика в точках контакта.
При печати корпуса вертикально (основанием вниз) слои ложатся параллельно основанию, что обеспечивает максимальную прочность стенок. Однако в этом случае резьбовые отверстия или стойки могут быть менее прочными из-за риска расслоения по линии печати. Если требуется высокая нагрузка на отрыв стоек, рекомендуется ориентировать модель так, чтобы слои шли вдоль силовых линий, но это может потребовать использования более сложных Supports (поддерживающих структур) для формирования внутренних полостей.
