Прототип жидкостного ракетного двигателя (ЖРД) - параметрическая модель

Двигатели Космическая техника Инженерное моделирование

Параметрическая 3D-модель прототипа жидкостного ракетного двигателя. Включает математически корректный профиль сопла Лаваля, систему регенеративного охлаждения с винтовыми каналами, систему фланцевого крепления и форсуночную головку.

Разрешение модели 40

Внутренний радиус камеры 25

Высота цилиндрической части 50

Толщина стенки 8

Радиус горловины 9

Радиус среза сопла 26

Высота конфузора 30

Высота диффузора 60

Радиус канала охлаждения 1.5

Количество каналов охлаждения 18

Угол закрутки каналов 90

Радиус фланца 45

Толщина фланца 10

Радиус болтов 3.5

Диаметр окружности болтов 37

Показать разрез Нет

Цвет корпуса Silver

Цвет форсуночной головки DimGray

Войдите, чтобы изменять параметры

Пресеты настроек Сохранено!

Все модели на сайте являются прототипами. Проверку размеров, зазоров и валидацию для конечного применения пользователь выполняет самостоятельно.

Просмотр ограничен

Пожалуйста, авторизуйтесь, чтобы просматривать 3D модель и изменять её параметры.

Войти в аккаунт

Материал

Цвет просмотра

Свет

Руководство по печати и рекомендации

Для данной модели подробное руководство еще формируется. Вы можете сгенерировать STL со стандартными параметрами качества: сопло 0.4 мм, слой 0.2 мм, заполнение 20%.

Похожие параметрические модели

Все модели →

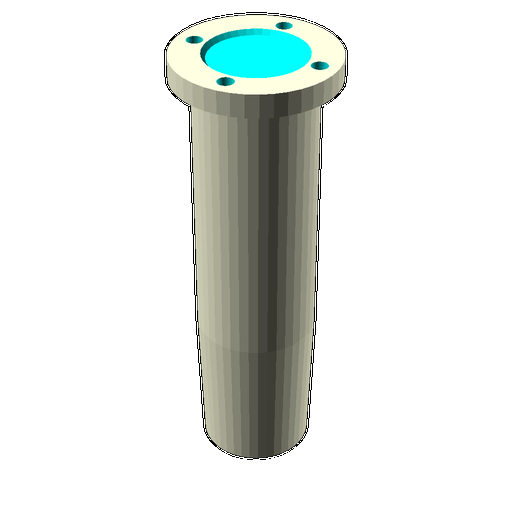

Модель корпуса ракетного двигателя

16 параметров

"Учебное пособие по геометрии сопла Лаваля, параметрическая 3D модель корпуса ракетного двигателя, разработанная в OpenSCAD."

Изменить параметры

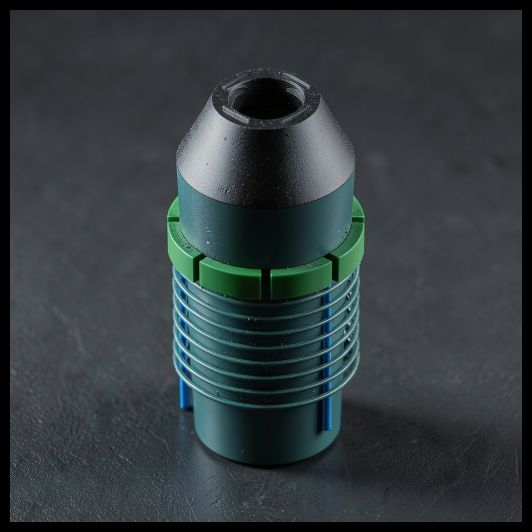

Перспективный гибридный pulsирующий детонационный двигатель (HPDE)
