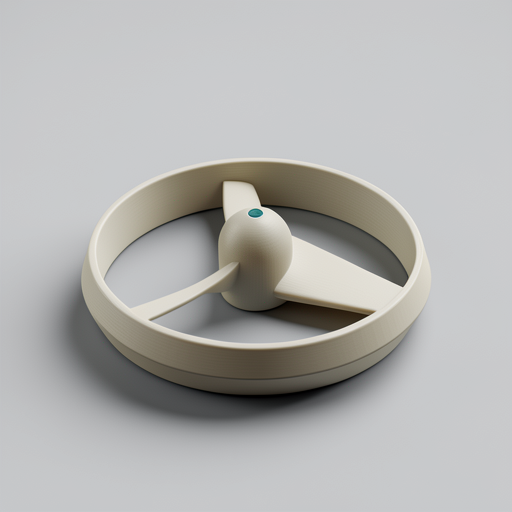

Настройка пропеллера: Практическое руководство
Для того чтобы ваш пропеллер максимально эффективно справлялся с конкретными задачами (будь то гоночный дрон, тяжелый грузолет или бесшумный вентилятор), необходимо правильно сбалансировать параметры. Ниже приведены рекомендации по настройке модели для четырех ключевых сценариев.
🏎️ Скоростной режим (Racing / Speed)
- Количество лопастей: 2 или 3 (меньше лопастей — выше КПД на больших оборотах).
- Шаг винта (мм): $150–180$ (высокий "шаг" позволяет продвигаться дальше за один оборот).
- Включить аэродинамическое кольцо: Нет. На высоких скоростях кольцо создает избыточное паразитное сопротивление.
- Ширина лопасти на конце (мм): $8–10$ (узкий кончик снижает лобовое сопротивление).
- Ширина лопасти у корня (мм): $20–22$.
- Крутка кончика (градусы): $3–5$.
🏋️ Тяговый / Грузовой режим (Heavy Lift)
- Количество лопастей: 3 или 4 (увеличивает площадь контакта с воздухом).
- Диаметр винта (мм): Максимально возможный для вашей рамы.
- Шаг винта (мм): $90–115$ (низкий шаг дает лучшую "приемистость" и тягу с места).
- Включить аэродинамическое кольцо: Да. Кольцо (насадка Котта) значительно увеличивает статическую тягу, убирая перетекание воздуха на концах.
- Ширина лопасти у корня (мм): $28–32$ (широкий корень лучше передает крутящий момент).
- Ширина лопасти на конце (мм): $15–18$.
🤫 Малошумный режим (Silent / Stealth)
- Количество лопастей: 3 или 5 (большее число лопастей позволяет снизить обороты $RPM$, сохраняя ту же тягу).
- Включить аэродинамическое кольцо: Да. Оно экранирует звук от кончиков лопастей и гасит турбулентные завихрения.
- Крутка кончика (градусы): $6–8$ (плавное распределение давления вдоль лопасти).
- Шаг винта (мм): Средний ($120–130$).
- Ширина лопасти на конце (мм): $10$ (эллиптическое скругление, которое активируется при отключении кольца в коде v9.0, также отлично снижает свист).
⚖️ Оптимальный / Универсальный (Efficiency)
- Количество лопастей: 3.
- Диаметр винта (мм): $120$ (стандарт).
- Шаг винта (мм): $135$.
- Включить аэродинамическое кольцо: По желанию (с кольцом выше защищенность, без него — выше маневренность).
- Ширина лопасти у корня (мм): $25$.
- Ширина лопасти на конце (мм): $12$.
- Крутка кончика (градусы): $5$.
Общие технические советы по печати
- Прочность ступицы: Параметры Диаметр ступицы ($26$ мм) и Высота ступицы ($20$ мм) выбраны с запасом. Если вы используете мощные моторы, не уменьшайте Диаметр ступицы менее чем $\approx 4 \times$ Диаметр вала.
- Точность D-вала: Для плотной посадки на вал диаметром $5.5$ мм рекомендуется в параметре Диаметр вала (мм) указывать $5.6–5.7$ мм (учитывая усадку пластика и точность принтера).
- Высокое качество: Для финальной печати всегда используйте:
- Качество сглаживания: $100+$
- Количество сечений лопасти: $60–80$ Это обеспечит идеально гладкую поверхность профиля NACA, что критично для аэродинамики.
- Материал: Для скоростных моделей используйте Nylon или PC (Polycarbonate). Для обычных — PETG. PLA не рекомендуется для нагруженных винтов, так как он слишком хрупкий и боится нагрева.
