U-образный кронштейн для сервопривода 40 кг

Общее описание и особенности конструкции модели

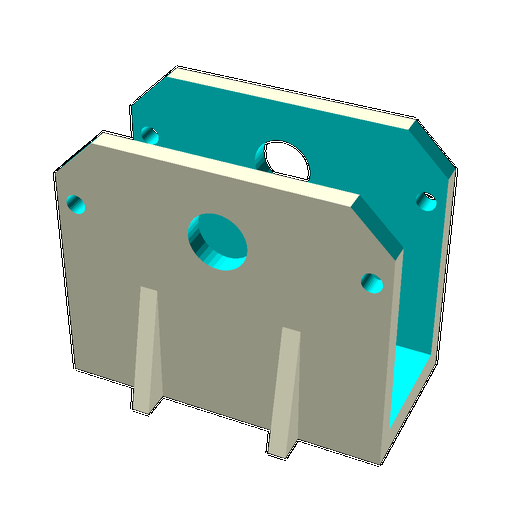

Представляем U-образный кронштейн, специально разработанный для 3D-печати и рассчитанный на фиксацию сервоприводов с номинальным крутящим моментом до 40 кг*см (килограмм-сантиметр). Данная модель отличается высокой прочностью и жесткостью, обусловленной усиленным основанием и продуманной геометрией стенок. Конструкция включает центральные крепежные отверстия для самого сервопривода, а также дополнительные отверстия в основании для монтажа на плоскую поверхность. Для удобства интеграции в роботизированные системы или механизмы предусмотрено специальное окно (кабельный канал) в основании для аккуратного вывода управляющих кабелей.

Варианты конфигурации и модификации

Благодаря параметрической природе модели, пользователь может тонко настроить её под конкретные нужды. Параметр detailedness (детализация) позволяет регулировать гладкость криволинейных поверхностей. Ключевые размеры внутреннего рабочего пространства – inner_width (внутренняя ширина), inner_length (внутренняя длина) и inner_height (внутренняя высота) – могут быть изменены для соответствия габаритам различных сервоприводов или устанавливаемых компонентов. Толщина основных стенок (wall_thickness) и основания (base_thickness) напрямую влияет на механическую прочность и грузоподъемность. Диаметр и расположение крепежных отверстий (wall_hole_d, wall_hole_dist_x, wall_hole_height) позволяют адаптировать кронштейн под стандартные или нестандартные крепежные элементы. Возможность включения/отключения и конфигурирования центральных отверстий (center_hole_enable, center_hole_d) и кабельного канала (base_slot_enable, base_slot_w, base_slot_l) предоставляет дополнительную гибкость. Усиление конструкции осуществляется за счет регулируемых косынок (gusset_thickness, gusset_height, gusset_width).

Сферы и сценарии практического применения

Данный U-образный кронштейн идеально подходит для использования в проектах по робототехнике, автоматизации, создании DIY-механизмов и прототипировании. Он может служить надежным креплением для сервоприводов, используемых в манипуляторах, роботизированных руках, поворотных механизмах камер наблюдения, моделях различных устройств, а также в станках с ЧПУ (числовое программное управление) для перемещения рабочих органов. Усиленное основание с отверстиями обеспечивает надежный монтаж на рабочем столе, раме робота или корпусе устройства, а возможность вывода кабелей через специальный канал упрощает сборку и повышает эстетичность конечного изделия. Благодаря параметрической настройке, кронштейн может быть адаптирован для крепления не только сервоприводов, но и других компонентов схожих размеров и весовых характеристик.

Рекомендации по изготовлению

Для достижения максимальной прочности и надежности рекомендуется использовать инженерные пластики, такие как PETG (полиэтилентерефталат-гликоль) или ABS (акрилонитрилбутадиенстирол). PLA (полилактид) может быть использован для менее нагруженных применений или прототипирования, но его механическая прочность и термостойкость ниже. Рекомендуемый процент заполнения (Infill — плотность внутреннего заполнения) составляет от 40% до 80%, с использованием паттернов заполнения, обеспечивающих высокую прочность на сдвиг и изгиб (например, Gyroid или Cubic). Высота слоя (layer height) 0.15-0.2 мм обеспечит хороший баланс между детализацией и скоростью печати. Ориентация детали на печатном столе (build plate) критически важна: кронштейн следует располагать так, чтобы основные силовые нагрузки (изгиб, кручение) приходились перпендикулярно слоям печати, то есть, основанием вниз. Для обеспечения гладких поверхностей и более точных посадочных мест может потребоваться использование поддерживающих структур (Supports), особенно для выступов и отверстий, нависающих над пустым пространством.
