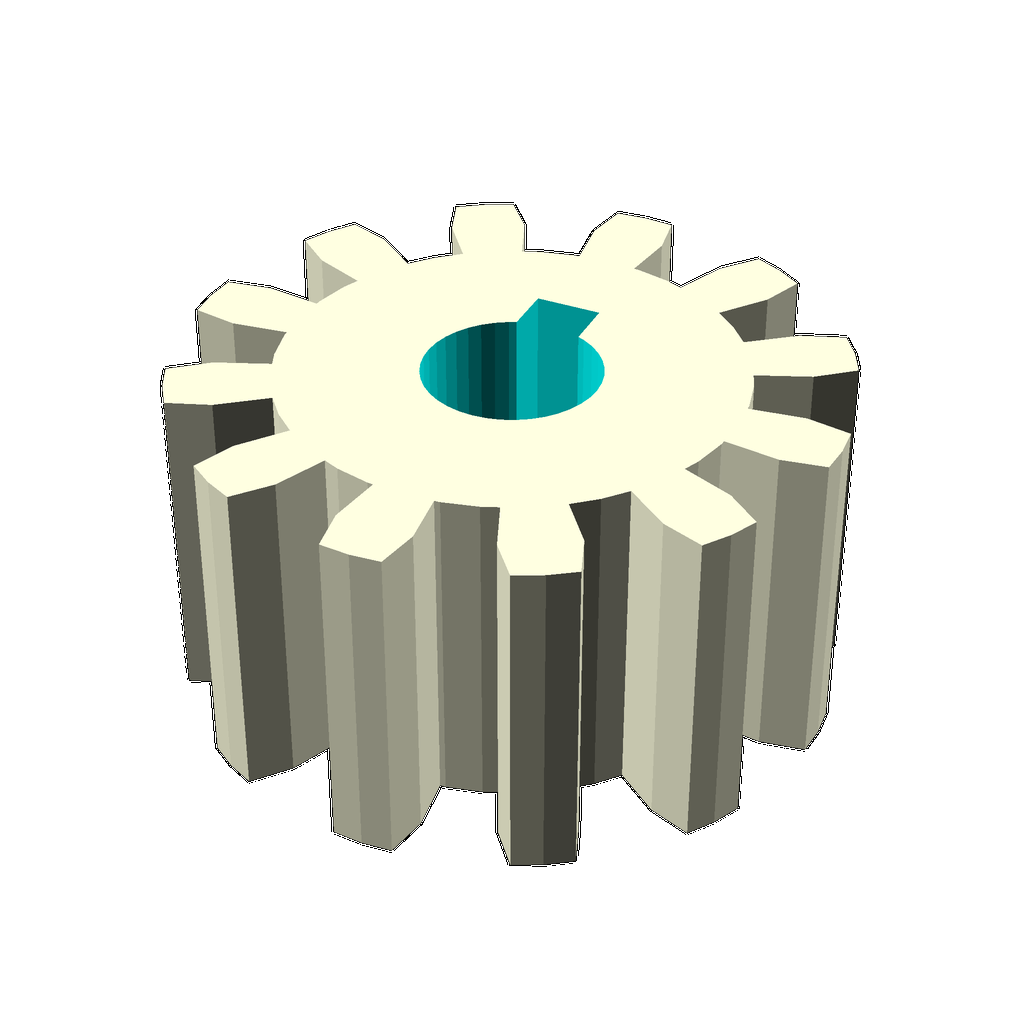

Косозубая шестерня
Модуль OpenSCAD для создания косозубых шестерней с возможностью настройки различных параметров, включая форму центра, выступы и дополнительную верхнюю шестерню (ROME).
Пресеты настроек
Сохранено!
Все модели на сайте являются прототипами. Проверку размеров, зазоров и валидацию для конечного применения пользователь выполняет самостоятельно.
Просмотр ограничен
Пожалуйста, авторизуйтесь, чтобы просматривать 3D модель и изменять её параметры.
Войти в аккаунтРуководство по печати и рекомендации
Обзор модели
Данный модуль OpenSCAD предназначен для генерации высокоточных косозубых шестерней с широким спектром инженерных возможностей. Модель позволяет создавать как стандартные передаточные механизмы, так и сложные многофункциональные узлы благодаря поддержке двойной спирали (Double Helical) и дополнительной верхней шестерни (ROME).
Ключевые возможности настройки
- Геометрия зубьев: Регулируйте угол наклона (angle), количество зубьев, высоту головки (addendum) и ножки (dedendum) для обеспечения идеального зацепления.
- Конструкция центра: Выберите форму центральной части (centerShape) и настройте параметры звезды (starNum, starWidth) или системы окружностей (circleNum, circleDiam).
- Сложные механизмы: Параметр doubleHelical позволяет создавать шестерни с двойной спиралью для более плавного хода. Функция rome добавляет вторичную шестерню на верхний уровень детали.
- Корректировка профиля: Используйте параметры extrudeOut и extrudeIn для создания специфических выступов или углублений в теле шестерни.
Рекомендации по 3D-печати
- Тип пластика: Для функциональных узлов рекомендуется PETG (баланс прочности и износостойкости) или ABS/ASA (высокая механическая нагрузка). Для прототипирования подойдет стандартный PLA.
- Заполнение (Infill): Рекомендуется 40-60% с типом заполнения 'Gyroid' или 'Grid' для обеспечения равномерного распределения нагрузки по зубьям.
- Высота слоя: 0.15 мм - 0.2 мм для оптимального баланса между точностью профиля зуба и скоростью печати.
- Ориентация на столе: Печать вертикально (основанием вниз). Это обеспечит максимальную точность геометрии зубьев и минимальное количество поддержек.
- Поддержки (Supports): При стандартной ориентации поддержки не требуются, если угол наклона зуба не превышает критических значений для вашей технологии печати.
Часто задаваемые вопросы (FAQ)
Параметр Double Helical позволяет создавать шестерни с двойной спиралью. В 3D-печати это означает, что зубья будут иметь сложную геометрию наклона. При печати таких деталей важно следить за тем, чтобы угол наклона не создавал слишком крутых перекрытий, которые могут потребовать поддержек или привести к плохой адгезии.
Для плавного хода необходимо точно рассчитать Шаговый диаметр (pitchDiam) и Количество зубьев (teethNum). Убедитесь, что высота головки зуба (addendum) и высота ножки (dedendum) соответствуют стандартам вашей передаточной пары. Также рекомендуется использовать небольшое количество окружностей для укрепления центральной части.
Параметр rome позволяет добавить вторую, верхнюю шестерню на ту же деталь. Это полезно при проектировании сложных многоуровневых механизмов или когда одна деталь должна выполнять две функции передачи движения одновременно.
Для высокой нагрузки рекомендуется увеличить Ширину зуба (toothWidth) и Высоту шестерни (gearHeight). Также стоит использовать параметры extrudeOut для создания дополнительных ребер жесткости на корпусе шестерни, что значительно повысит её устойчивость к излому.
В большинстве случаев при стандартной вертикальной ориентации (основанием вниз) поддержки не требуются. Однако, если вы устанавливаете очень большой угол наклона зуба (angle), некоторые участки могут стать недоступными для экструдера. В этом случае рекомендуется проверить визуализацию в слайсере перед запуском печати.
