Крыльчатка центробежного насоса/вентилятора

Общее описание и особенности конструкции модели

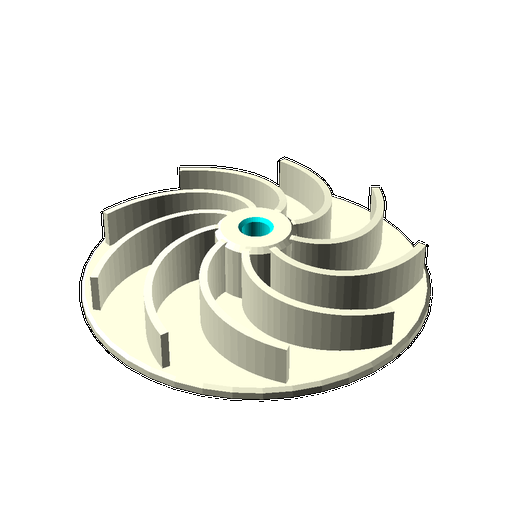

Представляем вашему вниманию параметрическую 3D-модель крыльчатки, универсально применимую как для центробежных насосов, так и для вентиляторов. Эта модель спроектирована с учетом возможности гибкой настройки ключевых геометрических параметров, что позволяет адаптировать её под широкий спектр задач. Конструкция включает в себя центральную ступицу с посадочным отверстием, диск, к которому крепятся лопатки, и сами лопатки, задающие аэродинамические или гидродинамические характеристики. Особое внимание уделено оптимизации формы лопаток и их взаимному расположению для достижения максимальной эффективности при заданных условиях эксплуатации. Наличие фасок на краях диска и ступицы снижает концентрацию напряжений и облегчает монтаж.

Варианты конфигурации и модификации

Гибкость модели обеспечивается широким набором настраиваемых параметров. Радиус и толщина диска, радиус и высота ступицы, а также диаметр посадочного отверстия позволяют точно подобрать размеры изделия под вал двигателя или корпус устройства. Количество, толщина, внешний и внутренний радиусы, а также высота лопаток (внутренняя и внешняя) дают возможность варьировать рабочий объем, производительность и аэродинамические свойства крыльчатки. Угол закрутки лопатки (blade_sweep) напрямую влияет на направление потока и эффективность отбрасывания воздуха или жидкости. Регулировка качества рендера (render_quality) позволяет оптимизировать детализацию модели для визуализации или подготовки к печати. Фаски (chamfer) на диске и ступице можно изменять для улучшения внешнего вида и снижения нагрузок в углах.

Сферы и сценарии практического применения

Эта параметрическая модель крыльчатки найдет применение в различных областях. В быту её можно использовать для создания или ремонта систем вентиляции (например, вытяжных вентиляторов в ванной или на кухне), самодельных систем охлаждения для электроники (компьютеров, усилителей), или даже для создания небольших фонтанов и циркуляционных насосов в аквариумах. В мастерской инженеры и техники могут использовать модель для проектирования и изготовления прототипов или ремонтных комплектующих для промышленных вентиляторов, насосного оборудования, систем кондиционирования. Для радиолюбителей и DIY-энтузиастов модель станет отличной основой для создания уникальных устройств, требующих перемещения воздуха или жидкостей, таких как самодельные пылесосы, аэродинамические трубы для испытаний или системы охлаждения для 3D-принтеров.

Рекомендации по изготовлению

Для печати данной модели рекомендуется использовать материалы, обеспечивающие хорошую механическую прочность и теплостойкость, такие как PETG (полиэтилентерефталат-гликоль — прочный и химически стойкий пластик) или ABS (акрилонитрилбутадиенстирол — высокая прочность и термостойкость, но требует хорошей вентиляции и подогреваемого стола). PLA (полилактид) может быть использован для прототипирования или применений с низкими нагрузками, но его низкая теплостойкость ограничивает применение при повышенных температурах. Оптимальное значение процента заполнения (Infill — плотность внутреннего заполнения) для силовых элементов должно составлять 40-70%, для менее нагруженных частей — 20-30%. Высота слоя (layer height) рекомендуется в диапазоне 0.15-0.2 мм для баланса между детализацией и скоростью печати. Ориентация детали на печатном столе должна учитывать векторы основных нагрузок (см. FAQ). В большинстве случаев поддерживающие структуры (Supports) потребуются для перекрытий лопаток, особенно при большом угле закрутки или использовании материалов с плохой адгезией между слоями.
