Каким образом конструкция клипсы обеспечивает надежное удержание на горлышке бутылки, и какие параметры влияют на ее прочность и долговечность при многократном использовании?

Надежное удержание обеспечивается за счет разомкнутой конструкции клипсы, которая охватывает горлышко бутылки, и пружинящего эффекта материала. Параметры 'wall_thickness' (толщина стенки) и 'clip_height' (высота клипсы) напрямую определяют прочность и жесткость самой клипсы. Угол отгиба лепестков 'lip_flare_angle' и их длина 'lip_flare_length' спроектированы для плавного, но уверенного захода на горлышко и предотвращения соскальзывания. Угол раскрытия клипсы 'opening_angle' определяет степень свободы при надевании и снятии, а также остаточное усилие обхвата. Многократное использование без потери упругости в первую очередь зависит от усталостной прочности материала (например, PETG или ABS предпочтительнее PLA) и правильной ориентации слоев печати относительно действующих нагрузок, чтобы минимизировать напряжения на разрыв слоев.

Как изменение параметров 'bottle_diameter' и 'lip_flare_length' влияет на совместимость и удобство использования колец с различными типами бутылок, и какие еще параметры важны для точной посадки?

Параметр 'bottle_diameter' (диаметр горлышка бутылки) является ключевым для обеспечения плотного прилегания кольца к горлышку. Его следует подбирать с учетом среднего диаметра целевых бутылок, возможно, с небольшим запасом для облегчения надевания. Параметр 'lip_flare_length' (длина направляющих лепестков) определяет, насколько плавно и глубоко кольцо будет заходить на горлышко. Более длинные лепестки обеспечивают более надежную фиксацию на бутылках с узкими или коническими горлышками. Для точной посадки также важны 'opening_angle' (угол раскрытия клипсы), который определяет, насколько широко клипса может раскрыться, и 'wall_thickness' (толщина стенки), влияющая на общую жесткость и способность клипсы сохранять форму при сжатии. Сочетание этих параметров позволяет добиться оптимального прилегания и надежной фиксации без чрезмерного усилия.

Требуется ли какая-либо дополнительная сборка или крепеж после 3D-печати, и какие допуски на посадку следует учитывать при проектировании, если планируется, например, использование кольца как держателя для других мелких элементов?

В стандартной конфигурации данная модель не требует дополнительной сборки или крепежа. Кольцо печатается как единое целое и надевается на горлышко. Если же предполагается использование кольца как элемента крепления или держателя для других деталей, то необходимо учитывать, что оно изначально спроектировано для простой посадки на стандартные бутылочные горлышки. Допуски на посадку внутри самого кольца (для горлышка) рассчитаны на свободное, но плотное прилегание, обеспечиваемое упругостью материала. Если же планируется крепление чего-либо к площадке для имени, то здесь следует проектировать соответствующие отверстия под винты (screws), гайки (nuts) или использовать клеевые соединения (adhesive bonding), учитывая, что стандартная модель не предусматривает таких элементов. В таком случае, рекомендуется увеличить толщину стенки 'wall_thickness' и, возможно, высоту клипсы 'clip_height' для обеспечения достаточной прочности.

Как материал, выбранный для печати (например, PLA против PETG), влияет на эксплуатационные характеристики кольца при контакте с влагой, нагреве от напитка или при периодических механических воздействиях (например, при снятии и надевании)?

Выбор материала существенно влияет на долговечность и поведение кольца в эксплуатации. PLA (полилактид) более хрупкий и имеет низкую температуру стеклования (около 60°C), что делает его чувствительным к нагреву от напитка или прямым солнечным лучам, может привести к деформации. Он также более подвержен механическому износу при частом снятии/надевании. PETG (полиэтилентерефталат-гликоль) значительно более устойчив к нагреву (температура стеклования около 80°C), обладает лучшей ударопрочностью и гибкостью, что делает его идеальным для пружинящих элементов, таких как клипса. Он также более устойчив к влаге и химическим воздействиям. ABS (акрилонитрилбутадиенстирол) обладает высокой прочностью и термостойкостью, но может быть более склонен к деформации от УФ-излучения и требует более точных настроек печати. Для условий, где кольца могут подвергаться циклическому механическому воздействию (многократное снятие/надевание), PETG или ABS предпочтительнее PLA для обеспечения долговечности.

Какое влияние оказывает ориентация модели на печатном столе (build plate orientation) на прочность пружинящей части клипсы и площадки для имени, особенно при силовом воздействии?

Ориентация модели на печатном столе критически важна для прочности. Пружинящая часть клипсы и ее защелкивающиеся элементы подвергаются изгибающим и растягивающим нагрузкам. Слои 3D-печати имеют анизотропные свойства, то есть их прочность различается в зависимости от направления. Наиболее уязвимой зоной является соединение между слоями (interlayer adhesion). Если клипса ориентирована так, что вектор нагрузки при раскрытии или сжатии направлен перпендикулярно слоям, существует высокий риск расслоения (delamination) и поломки. Поэтому, для максимальной прочности пружинящей части, рекомендуется располагать клипсу так, чтобы оси раскрытия и изгиба были параллельны плоскости печатного стола, позволяя слоям растягиваться вдоль своей длины, а не разрываться. Площадка для имени, если она имеет большой вылет или несет нагрузку, также должна быть ориентирована так, чтобы слои обеспечивали максимальную жесткость в нужном направлении, или же следует предусматривать дополнительные ребра жесткости (ribs) или увеличенную толщину стенки.

Кольца-идентификаторы для бутылок с именами гостей

Кольца-идентификаторы, надевающиеся на горлышко бутылок (пиво, лимонад, вино) для персонализации. Представляют собой разомкнутую клипсу с пружинным защёлкиванием и площадкой с именем гостя на внешней стороне.

Диаметр горлышка бутылки 28.5

Высота клипсы 5

Толщина стенки 2.4

Угол раскрытия клипсы 80

Угол отгиба лепестков 30

Длина направляющих лепестков 3.5

Длина таблички с именем 46

Ширина таблички с именем 15

Радиус скругления углов 3

Высота рельефа текста 0.8

Размер шрифта 6

Шрифт Arial:style=Bold

Имя гостя 1 АЛЕКСЕЙ

Имя гостя 2 АННА

Имя гостя 3 ДМИТРИЙ

Имя гостя 4 ЕЛЕНА

Имя гостя 5 ИВАН

Имя гостя 6 ОЛЬГА

Режим отображения grid

Индекс отдельной клипсы 0

Количество колонок в сетке 3

Шаг сетки по X 54

Шаг сетки по Y 46

Качество аппроксимации 42

Имя гостя по умолчанию ГОСТЬ

Войдите, чтобы изменять параметры

Пресеты настроек Сохранено!

Все модели на сайте являются прототипами. Проверку размеров, зазоров и валидацию для конечного применения пользователь выполняет самостоятельно.

Просмотр ограничен

Пожалуйста, авторизуйтесь, чтобы просматривать 3D модель и изменять её параметры.

Войти в аккаунт

Материал

Цвет просмотра

Свет

Руководство по печати и рекомендации

22.10.2026 09:56

Общее описание и особенности конструкции модели

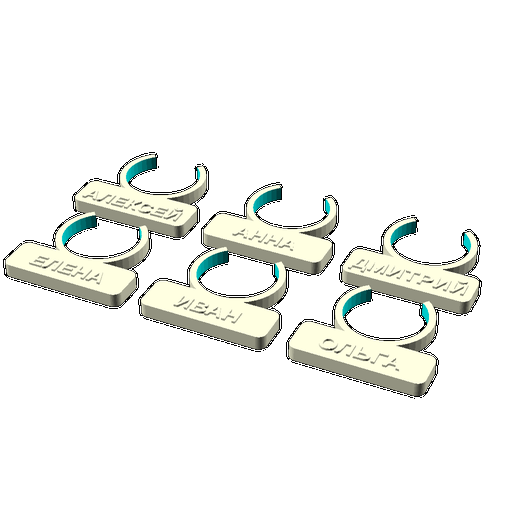

Данная модель представляет собой набор параметрических колец-идентификаторов, предназначенных для персонализации бутылок с напитками. Конструкция выполнена в виде разомкнутой клипсы, обеспечивающей надежное крепление на горлышке бутылки за счет пружинного эффекта и специально разработанных направляющих лепестков. На внешней стороне кольца предусмотрена плоская площадка, предназначенная для нанесения имени гостя методом 3D-печати в виде рельефа. Параметрическая гибкость модели позволяет адаптировать ее под различные диаметры горлышек бутылок (от пивных до винных), а также настраивать размеры, пропорции и детализацию самой клипсы и площадки для текста.

Варианты конфигурации и модификации

Модель обладает широкими возможностями параметрической настройки: 'bottle_diameter' (диаметр горлышка бутылки) позволяет подогнать кольцо под конкретный тип тары. Высота клипсы 'clip_height' и толщина стенки 'wall_thickness' напрямую влияют на прочность и внешний вид изделия. Угол раскрытия клипсы 'opening_angle' и угол отгиба лепестков 'lip_flare_angle' с их длиной 'lip_flare_length' определяют удобство надевания и надежность фиксации. Размеры площадки для имени ('tag_width' и 'tag_length'), высота рельефа текста 'text_string_height' и размер шрифта 'text_size' позволяют создавать читабельные и эстетичные надписи. Скругление углов 'corner_radius' придает изделию законченный вид и повышает удобство использования. Для генерации нескольких колец с разными именами предусмотрены поля 'guest_name_1'...'guest_name_6', а режимы отображения 'display_mode' ('grid' - сетка, 'single' - одно изделие) с параметрами сетки ('grid_columns', 'spacing_x', 'spacing_y') упрощают пакетное создание персонализированных наборов. 'fn_value' (качество аппроксимации) позволяет управлять детализацией криволинейных поверхностей.

Сферы и сценарии практического применения

Кольца-идентификаторы идеально подходят для использования на различных мероприятиях, таких как свадьбы, банкеты, тематические вечеринки, корпоративы, домашние застолья. Они позволяют каждому гостю легко идентифицировать свою бутылку напитка, избегая путаницы и добавляя элемент персонализации к сервировке стола. Также могут быть полезны в барах и ресторанах для обозначения специальных или бутылок с определенными характеристиками, или для маркировки бутылок с домашними заготовками (например, домашнее вино, настойки). Модель легко адаптируется под различные стили оформления благодаря возможности выбора цвета пластика для печати.

Рекомендации по изготовлению: оптимальный тип пластика с расшифровкой, процент заполнения (Infill — плотность заполнения), высота слоя, ориентация детали на печатном столе с учетом силовых нагрузок, необходимость поддерживающих структур (Supports).

Для изготовления колец рекомендуется использовать пластик PETG (полиэтилентерефталат-гликоль) — он обладает хорошей ударопрочностью, химической стойкостью и умеренной гибкостью, что важно для пружинящей клипсы. PLA (полилактид) также подходит для декоративных целей, но менее устойчив к механическим нагрузкам и температурным перепадам. ABS (акрилонитрилбутадиенстирол) может использоваться для более прочных вариантов, но требует хорошей вентиляции и подогреваемого стола. Рекомендуемый процент заполнения (Infill) — от 20% до 40% для достижения баланса между прочностью и скоростью печати, с паттерном заполнения (infill pattern), например, 'gyroid' (гироидный) или 'cubic' (кубический) для равномерного распределения нагрузки. Высота слоя (layer height) — 0.15-0.2 мм для хорошего баланса между детализацией и скоростью. Ориентация детали на печатном столе (build plate orientation) — желательно располагать клипсу так, чтобы оси раскрытия и пружинения были параллельны слоям печати, минимизируя нагрузки на разрыв между слоями в самых нагруженных зонах. Поддерживающие структуры (Supports) — могут потребоваться для площадки под имя, если она выступает под значительным углом, или для создания нависающих элементов, но при правильной ориентации можно обойтись без них или использовать минимальные настройки для поддержки. Рекомендуется использовать Brim (кайма) для улучшения адгезии (прилипания) первой детали к печатному столу, особенно если печатается несколько колец.
